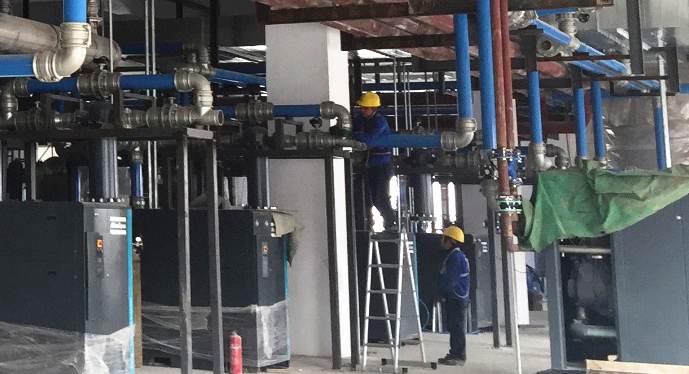

在工業生產中，壓縮空氣作為“無形的動力源”，其輸送系統的可靠性直接決定了生產效率與設備壽命。而壓縮空氣管道作為核心輸送載體，在不同工況下的適配性——從選型、布局到安全規范，每一個環節的偏差都可能導致壓力損失、能耗飆升，甚至引發安全事故。本文將結合機械制造、食品加工、電子半導體三大典型工況，系統拆解管道安裝的全流程關鍵要點，為企業提供可落地的實操指南。

一、工況差異：決定管道安裝的“底層邏輯”

不同行業的生產環境、壓力需求與介質特性，對壓縮空氣管道的要求存在本質區別。忽略工況適配性的“通用安裝方案”，往往是后期故障的根源。我們先明確三大典型工況的核心訴求：

（一）機械制造行業：高壓力、抗沖擊

機械制造中，壓縮空氣多用于驅動氣動扳手、液壓夾具等設備，要求管道能長期承受0.8-1.2MPa的工作壓力，且需抵御設備啟停時的“水錘效應”沖擊。此外，車間內機床密集、物流通道交錯，管道布局需避開設備動線，同時預留后期生產線擴容空間。

（二）食品加工行業：零污染、易清潔

食品行業對壓縮空氣質量要求極高，管道內若殘留油污、雜質，可能導致產品污染，違反《食品安全國家標準 食品生產通用衛生規范》（GB 14881）。因此，管道材質需具備抗腐蝕、不生銹特性，且內壁光滑無死角，便于定期清洗消毒；同時，管道安裝需遠離原料倉庫與生產操作臺，避免冷凝水滴落污染食品。

（三）電子半導體行業：低濕度、無顆粒

電子半導體生產中，壓縮空氣用于芯片封裝、晶圓清洗等環節，哪怕微小的塵埃顆?；蛩?，都可能導致芯片報廢。該工況下，管道不僅需滿足極高的密封性（泄漏率≤0.1L/min），還需配合干燥凈化系統，將壓縮空氣的露點控制在-40℃以下，且管道材質需避免產生靜電，防止吸附空氣中的顆粒。

二、選型關鍵：材質與規格的“精準匹配”

管道選型是適配工況的第一步，錯誤的材質選擇可能直接導致系統失效。目前主流的壓縮空氣管道材質包括無縫鋼管、不銹鋼管、鋁合金管與塑料管，需根據工況需求針對性選擇。

（一）材質選型：從“耐用性”到“合規性”

1. 無縫鋼管（20#鋼）：適用于機械制造等對成本敏感、壓力較高的工況。其優勢是抗壓強度高（可承受1.6MPa以上壓力）、價格低廉，但內壁易生銹，長期使用會產生鐵屑雜質，需配合精密過濾器使用，且每年需進行1-2次內壁除銹維護。

2. 不銹鋼管（304/316L）：食品、電子行業的首選材質。304不銹鋼具備良好的耐腐蝕性，可避免油污、水汽導致的生銹；316L不銹鋼則進一步提升了抗酸堿能力，適用于有化學清洗需求的食品加工場景。其缺點是成本較高（約為無縫鋼管的2-3倍），但可減少后期維護成本，符合行業合規要求。

3. 鋁合金管（6063-T5）：近年興起的“輕量化選擇”，適用于所有工況。其優勢是重量僅為鋼管的1/3，安裝效率提升50%，且內壁經過陽極氧化處理，無銹蝕風險；同時，鋁合金的導熱性好，便于管道外包裹保溫層，減少冷凝水產生。缺點是初期成本略高，但綜合安裝與維護成本，長期性價比更優。

4. 塑料管（UPVC/PPR）：僅適用于低壓（≤0.6MPa）、無高溫的工況（如小型包裝車間）。其優勢是價格極低、安裝便捷，但缺點明顯——高溫下易變形，且管道內壁易滋生細菌，無法滿足食品、電子行業的衛生要求；同時，塑料管的抗沖擊性差，易因設備碰撞破裂，不建議在機械制造車間使用。

（二）規格選型：壓力、流量與管徑的“計算公式”

管徑過小會導致壓力損失過大，管徑過大會造成材料浪費，需根據“流量-壓力-流速”三者關系精準計算。行業通用公式為： 管徑= 18.8 × √(流量m³/min ÷ 流速m/s)

其中，流速需根據工況控制在合理范圍：

機械制造行業：因設備瞬時用氣量高，流速需控制在8-12m/s，避免壓力驟降；

食品/電子行業：因需穩定供氣，流速需控制在6-8m/s，減少管道內氣流擾動，降低雜質產生風險。

舉例：某機械車間壓縮空氣流量為15m³/min，流速按10m/s計算，管徑=18.8×√(15÷10)=18.8×1.22≈23mm，因此選擇DN25（外徑32mm）的管道即可滿足需求。

三、布局設計：兼顧“效率”與“安全”的空間規劃

管道布局不僅影響供氣效率，還關系到車間的安全生產與后期維護。不同工況下的布局原則雖有差異，但核心均圍繞“減少壓力損失”“規避安全隱患”“便于檢修”三大目標。

（一）通用布局原則：3個“必須”

1. 必須采用“環形管網”：相比“樹枝狀管網”，環形管網可實現雙向供氣，當某一段管道檢修時，可通過另一段管道持續供氣，避免生產線停工；同時，環形管網的氣流更穩定，壓力損失可減少20%-30%。

2. 必須控制“管道坡度”：管道安裝需向排水點傾斜，坡度控制在1‰-3‰，便于冷凝水向疏水閥匯集，避免水分在管道內堆積導致銹蝕或凍裂（冬季低溫環境需特別注意）。

3. 必須避開“高危區域”：管道嚴禁穿越設備基礎、消防通道與電氣控制柜上方；與電纜橋架平行安裝時，間距需≥0.5m，避免管道泄漏導致電氣短路；與熱力管道交叉時，間距需≥0.3m，且需在壓縮空氣管道外包裹保溫層，防止高溫影響空氣質量。

（二）分工況布局要點

1. 機械制造車間：

管道需沿車間立柱或墻面安裝，高度≥2.5m，避免與行車、叉車等物流設備碰撞；

靠近氣動設備的支管長度需≤5m，且支管末端需安裝截止閥，便于設備單獨檢修；

對于大型機床，建議在管道上預留“快速接頭接口”，方便后期增加設備時無需重新鋪設主管道。

2. 食品加工車間：

管道需采用“架空安裝”，距離地面≥3m，且不得與墻面、天花板直接接觸，預留≥0.1m的清潔空間，便于定期擦拭管道外壁；

支管不得向下彎曲（避免形成“U型存水彎”），所有管道連接采用焊接或快裝接頭，杜絕螺紋連接（螺紋縫隙易殘留雜質，無法徹底清潔）；

管道顏色需標注為“淺藍色”（符合食品行業管道標識規范），并在管道上每隔5m張貼“壓縮空氣”標識，避免與水管、蒸汽管混淆。

3. 電子半導體車間：

管道需安裝在“潔凈棚上方”或“吊頂內”，避免暴露在生產區域，減少顆粒沉降到管道表面；

所有管道連接需采用“雙卡壓式接頭”，密封性能達ISO 10833標準，泄漏率≤0.1L/min；

管道上需每隔10m安裝一個“壓力檢測點”，實時監控管網壓力，確保供氣穩定。

四、安全規范：從“安裝”到“驗收”的全流程管控

壓縮空氣管道屬于壓力管道（工作壓力≥0.1MPa），需嚴格遵循《壓力管道安全技術監察規程》（TSG D0001）與行業標準，任何環節的違規操作都可能引發爆炸、泄漏等安全事故。

（一）安裝過程中的安全要求

1. 人員資質：安裝人員必須持有“特種設備作業人員證”（壓力管道安裝），嚴禁無證操作；同時，需對安裝人員進行工況培訓，尤其是食品、電子行業的衛生與潔凈要求。

2. 管道預處理：安裝前需對管道進行“脫脂處理”（尤其是不銹鋼管與鋁合金管），去除內壁的油污與雜質；管道切割需采用“無齒鋸”或“激光切割”，避免砂輪切割產生的鐵屑?xì)埩簦磺懈詈笮栌脡嚎s空氣吹掃管道內壁，確保無異物。

3. 焊接規范：不銹鋼管焊接需采用“氬弧焊”（單面焊雙面成型），焊接電流控制在80-120A，避免焊接溫度過高導致管道內壁氧化；焊接后需對焊縫進行“滲透檢測”（PT），檢查是否存在裂紋、氣孔等缺陷，不合格的焊縫必須返工。

4. 壓力試驗：管道安裝完成后，需進行“水壓試驗”或“氣壓試驗”：

水壓試驗：試驗壓力為設計壓力的1.5倍，保壓30分鐘，無滲漏、無壓降為合格；

氣壓試驗：試驗壓力為設計壓力的1.15倍，保壓24小時，壓降≤1%為合格（食品、電子行業建議采用氣壓試驗，避免水壓試驗后管道內壁殘留水分）。

（二）驗收與后期維護的安全規范

1. 驗收標準：除壓力試驗外，還需檢查以下項目：

管道標識：是否按工況要求標注顏色與介質名稱；

疏水閥安裝：是否在管道最低點、閥門前安裝疏水閥，且疏水閥型號與工況匹配；

安全附件：是否在管道起點安裝“安全閥”（起跳壓力為設計壓力的1.1倍），在壓力檢測點安裝“壓力表”（精度等級≥1.6級）。

2. 后期維護：

定期巡檢：每周檢查管道是否有泄漏（可采用肥皂水涂抹接頭處，觀察是否產生氣泡），每月檢查壓力表、安全閥是否在校驗有效期內；

清潔維護：食品車間每季度對管道外壁進行一次消毒，電子車間每半年對管道進行一次“顆粒檢測”，確?？諝赓|(zhì)量達標；

冬季防護：環境溫度低于0℃時，需對管道外包裹“保溫層+電伴熱”，防止管道內冷凝水結冰導致管道破裂。

五、案例復盤：不同工況下的適配方案落地效果

（一）機械制造車間：某汽車零部件廠

工況需求：車間有20臺氣動沖壓設備，瞬時用氣量達30m³/min，工作壓力1.0MPa，需避免設備啟停時壓力波動。

選型與布局方案：

材質：選用DN50的鋁合金管（6063-T5），重量輕，便于車間高空安裝；

管徑：主管道DN50（流速9.2m/s），支管DN25（流速10.5m/s），滿足瞬時流量需求；

布局：采用環形管網，在每臺設備旁預留快速接頭，管道坡度2‰，最低點安裝疏水閥。

落地效果：安裝后管道壓力損失僅5%（遠低于行業10%的標準），設備啟停時壓力波動≤0.05MPa，且后期增加3臺設備時，僅需接入預留接頭，無需改動主管道，節省成本約2萬元。

（二）食品加工車間：某飲料廠

工況需求：壓縮空氣用于瓶蓋殺菌與灌裝設備驅動，需符合GB 14881標準，無油污、無雜質。

選型與布局方案：

材質：選用DN40的304不銹鋼管，內壁拋光（粗糙度Ra≤0.8μm），避免雜質殘留；

連接方式：采用氬弧焊焊接，焊縫經PT檢測，無泄漏；

布局：架空安裝（高度3.5m），支管無U型彎，管道顏色為淺藍色，每5m張貼標識。

落地效果：經第三方檢測，管道內壓縮空氣的油含量≤0.01mg/m³，顆粒含量（≥0.5μm）≤3個/L，完全符合食品行業要求；且每月清潔時，因管道無死角，清潔效率提升40%。

（三）電子半導體車間：某芯片封裝廠

工況需求：壓縮空氣用于芯片引線鍵合，需露點≤-40℃，泄漏率≤0.1L/min，無靜電。

選型與布局方案：

材質：選用DN32的316L不銹鋼管，外壁接地（接地電阻≤4Ω），防止靜電；

密封：采用雙卡壓式接頭，配合硅橡膠密封圈（耐溫-60℃~200℃）；

布局：安裝在吊頂內，每10m設壓力檢測點，管道外包裹離心玻璃棉保溫層（厚度50mm）。

落地效果：管道泄漏率檢測為0.08L/min，壓縮空氣露點穩定在-45℃，未出現因空氣質量導致的芯片報廢問題，生產線良率提升2%。

結語

壓縮空氣管道安裝并非“一刀切”的工程，而是需要根據工況特性，從材質選型、規格計算到布局設計、安全管控，進行全流程的精準適配。機械制造需側重“抗壓與便捷性”，食品行業需聚焦“衛生與合規性”，電子行業需保障“潔凈與穩定性”——只有抓住不同工況的核心需求，才能打造高效、安全、長壽的壓縮空氣輸送系統，為企業生產保駕護航。
